Өнім сипаттамасы

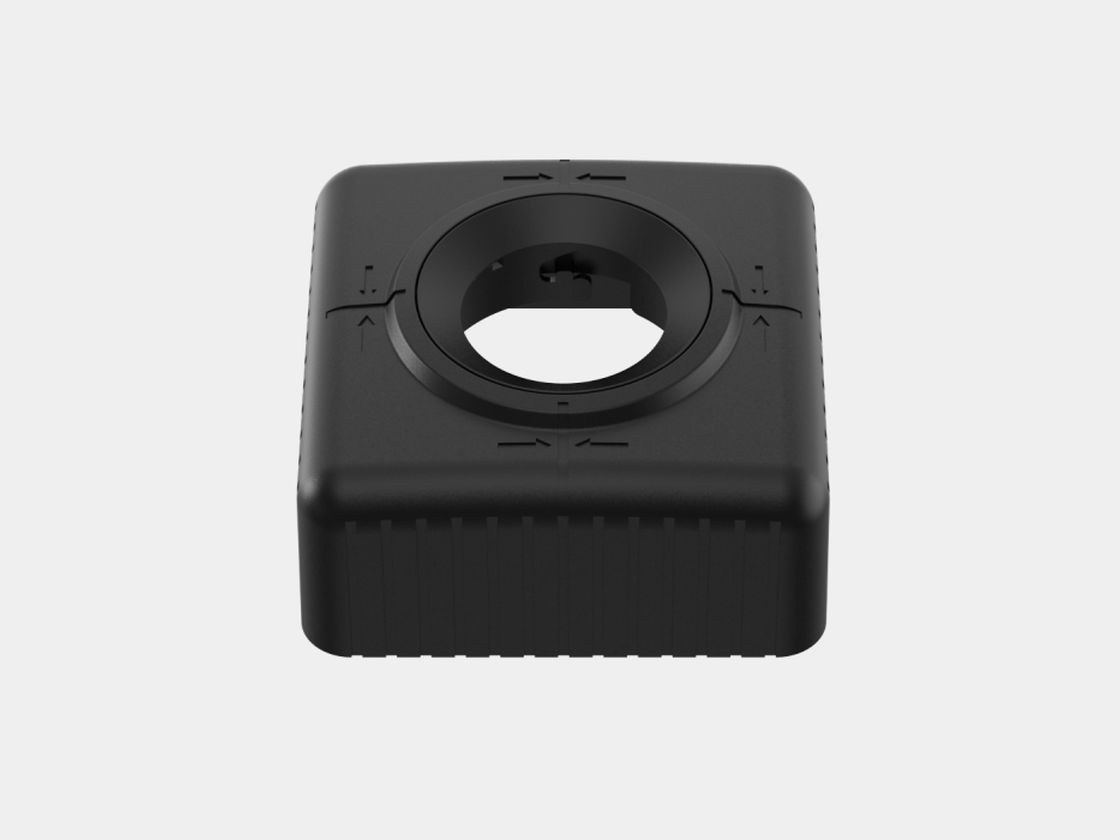

MR16/GU10 модуліне арналған керме төбеге закладная — SWG Standard FT01 сериясындағы монтаждық аксессуар. Ол кіріктірілетін жарық модулін керме төбе конструкциясына орнатуға арналған: алдын ала отырғызу орнын дайындап, модульді төбе жазықтығына ұқыпты шығарып қоюға көмектеседі.
Бұйымның корпусы термопластиктен жасалған және MR16/GU10 шамымен қолданылатын стандартты шешімдерге есептелген. Өндіруші мәліметіне сәйкес, закладная LED модульдердің ең кең таралған үлгілеріне сай келеді және керме төбеге стандартты модульдерді орнатуды жеңілдетеді — жұмысты түсінікті қадамдар ретімен орындауға мүмкіндік береді.
Өлшемдері: 100×100×48 мм, кіріктіру тереңдігі — 50 мм. Бұл параметрлерді орнату орнын таңдағанда және төбе профилі/негізімен үйлестіргенде ескерген ыңғайлы: модуль мен сымдарды жүргізуге жеткілікті кеңістік қалдыруға көмектеседі.
Түсі — қара (RAL 9005): қараңғы интерьерлерде және қара фурнитура жанында монтаж бөлігін көзге түсірмей жасыруға қолайлы. Өнімге 5 жыл кепілдік беріледі.
Орнату тәсілі:
1. Рамканың бүйірлеріне монтаж бұрыштарын бекітіңіз
2. Монтаж бұрыштары бар рамканы төбеге өздігінен бұралатын бұрандалармен орнатыңыз
3. Бекіткіш сақинаны құралдың ойығына орнатыңыз
4. а) Төбе полотносын керіңіз б) Дәл орналастыру үшін рамкадағы шығыңқыны пайдаланып, орнату құралын рамка тесігімен бір оське келтіріп қойыңыз
5. а) Құралды бұрап бекітіңіз. Бекіткіш сақина рамка тесігіндегі полотнаны қысып ұстауы керек б) Полотнодан тесікті қиып алыңыз
6. MR16 модулін бекіту негізіне орнатыңыз
7. MR16 модулін желіге қосыңыз
8. Модульді закладнаяға орнатыңыз
9. Орнатуды аяқтаңыз
