Управление светом. Датчики SR: типы и принцип работы
Датчики часто выбирают вместо привычных выключателей и диммеров, когда хочется спрятать элементы управления или сделать включение света автоматическим. По сути, это один модуль, в котором объединены сенсор и исполнительная часть — выключатель либо диммер.
Содержание
- 1. Инфракрасные датчики
- 2. Сенсорные датчики
- 3. Датчики движения
- 4. Мини-диммеры
- 5. Вопросы для самопроверки
В линейке SR представлено несколько разновидностей датчиков. Они отличаются не только дизайном, но и тем, как именно срабатывают: одни считывают отражённый инфракрасный сигнал, другие реагируют на касание, а третьи фиксируют движение в зоне контроля.
Поэтому выбирать модель лучше, исходя из задачи, а не по внешнему виду: подсветка шкафа или профиля, управление от двери, проходная зона, скрытое касание к металлу либо автоматическое включение при движении.

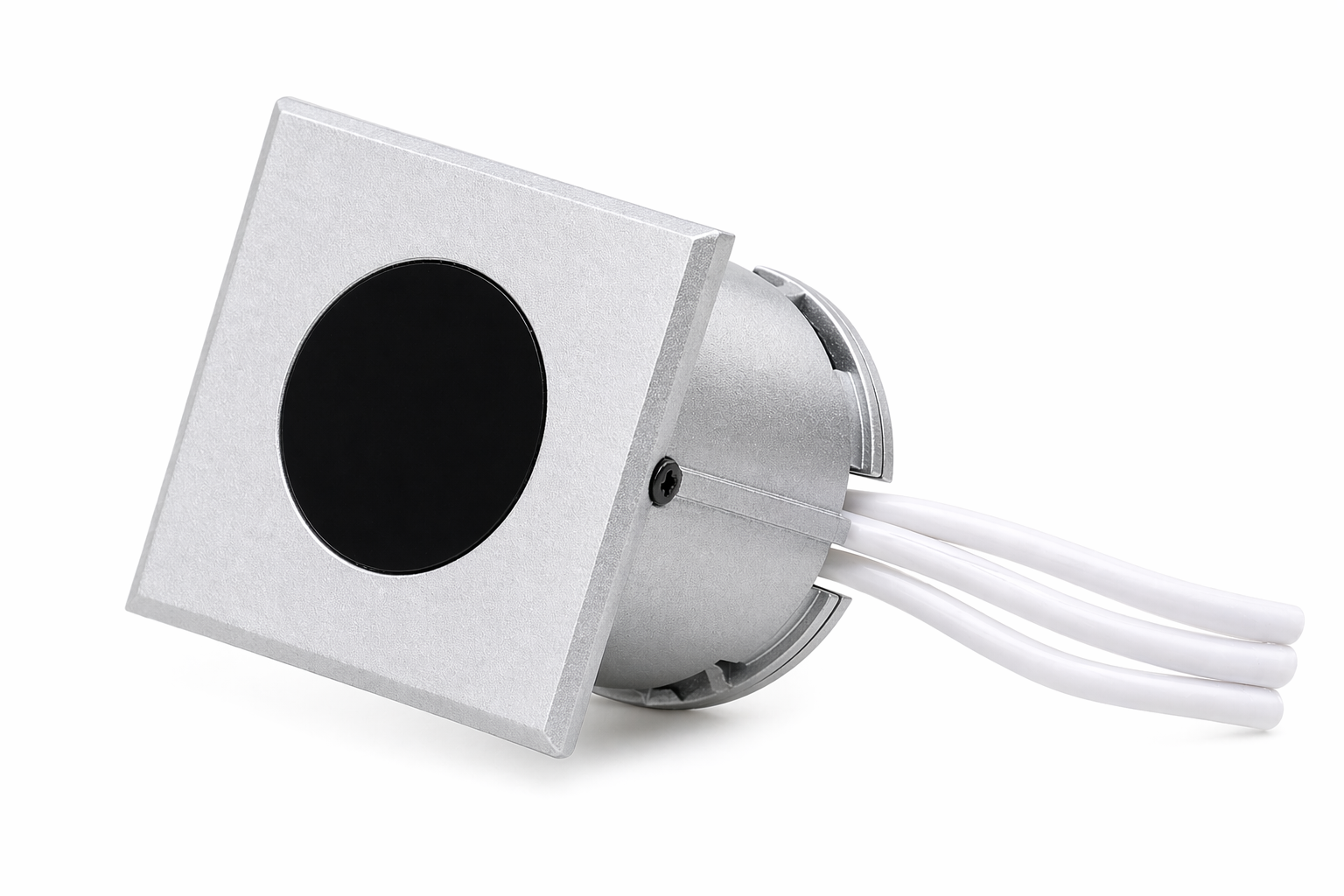

Инфракрасные датчики
ИК-датчики излучают инфракрасный свет и отслеживают его отражение. Как правило, они срабатывают на объекты, находящиеся на расстоянии до 5 см.
Снаружи такие модели могут выглядеть почти одинаково, но различаться рабочим напряжением и алгоритмом включения.
«Взмах руки» — выключатель
Включает и выключает освещение простым движением ладони перед сенсором. Первое срабатывание — свет включён, второе — выключен. Выпускаются варианты на 220В и на 12–36В.
«Взмах руки» — диммер
Принцип тот же, но если удерживать руку перед датчиком, яркость можно плавно увеличивать или уменьшать. Чаще всего такие исполнения встречаются только в низковольтном варианте.
«Открытие двери»
Монтируется в дверном косяке или рядом с дверью. Пока датчик «наблюдает» закрытую дверь, свет не горит. Как только дверь открывается и объект пропадает из зоны контроля — освещение включается. Особенно практично для шкафов и ниш.
Сенсорные датчики
Touch-датчики срабатывают из-за изменения электрической ёмкости при касании. Поэтому их часто ставят там, где важно получить аккуратное, скрытое и современное управление светом.

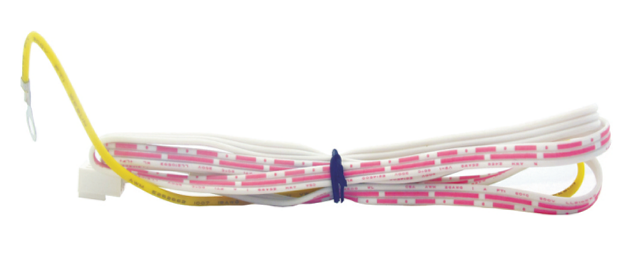

Metaltouch
Сенсором служит любая металлическая поверхность. Короткое касание — ВКЛ/ВЫКЛ, длительное — диммирование. Такие модели бывают только в низковольтном исполнении.

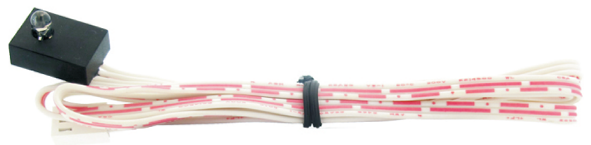

LEDball
В этой серии датчиком выступает светодиод, который реагирует на прикосновение. Короткое касание — включение/выключение, длинное — изменение яркости. В версии выключателя встречаются как высоковольтные, так и низковольтные исполнения.

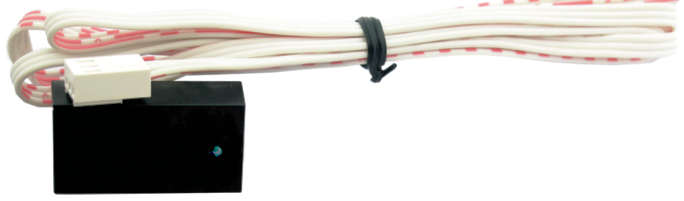

I-touch
Срабатывает при касании непосредственно к датчику. Логика знакомая: короткое касание — ВКЛ/ВЫКЛ, длинное — диммирование. Обычно такие модели представлены в низковольтном исполнении.
Датчики движения
Датчики движения включают свет при активности в зоне контроля, но работают по разным технологиям. Из-за этого и области применения у них отличаются.

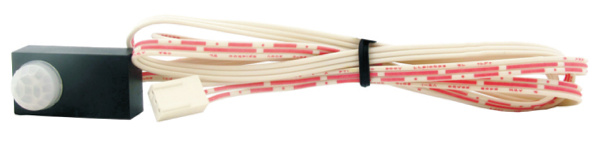

PIR-motion
Инфракрасный датчик движения, который фиксирует перемещение тёплых объектов — людей и животных. Дальность обзора около 3 метров, задержка выключения примерно 45 секунд. Обычно эти значения заданы производителем и не регулируются.

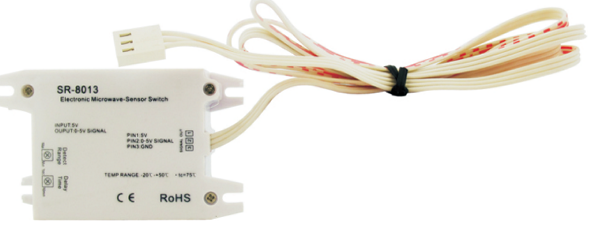

MicroWave
Микроволновая модель отправляет радиосигнал и анализирует отражение. Если отражённый сигнал меняется, датчик срабатывает. Здесь можно настроить чувствительность (зону) до 20 м и время задержки выключения до 10 минут.
Мини-диммеры

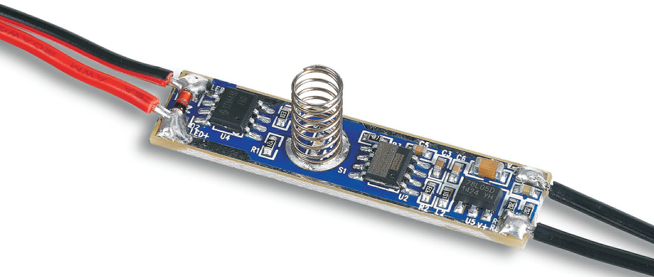

Мини-диммеры — компактный способ организовать скрытое управление освещением. В этой категории отдельно стоит отметить модель 2901S.
Этот диммер распознаёт касание через экран-рассеиватель профиля. Решение особенно полезно для линейных светильников, когда не хочется выводить отдельную кнопку или оставлять заметный внешний элемент управления.
Управление стандартное: короткое нажатие — ВКЛ/ВЫКЛ, длительное — регулировка яркости.
Главное по теме
Вопросы для самопроверки
1. На что срабатывают инфракрасные датчики?
Показать ответ
2. Как управляются touch-диммеры?
Показать ответ
3. У какого датчика движения можно настроить зону охвата и задержку выключения?
Показать ответ
